邓禄普Dunlop橡胶空气弹簧气囊的帘线几何力学特

橡胶空气弹簧气囊的帘线几何力学特性

本文对空气弹簧的基本结构作了详细的分析，并从理论中对空气弹簧横着刚度特点、垂向刚度特点以及影响因素作了具体的分析。

CD型空气弹簧减震器

空气弹簧胶囊的布帘夹层为橡胶囊的主要受力承载部分，它材料性能非常重要，其对空气弹簧的力学性能影响很大。帘线角、帘线层数、帘线排列密度、帘线层间距一起决定

了布帘夹层的力学性能。由于布帘直接影响胶囊的形变情况，因此布帘夹层材料性能决定了空气弹簧的横向和垂向力学性能。

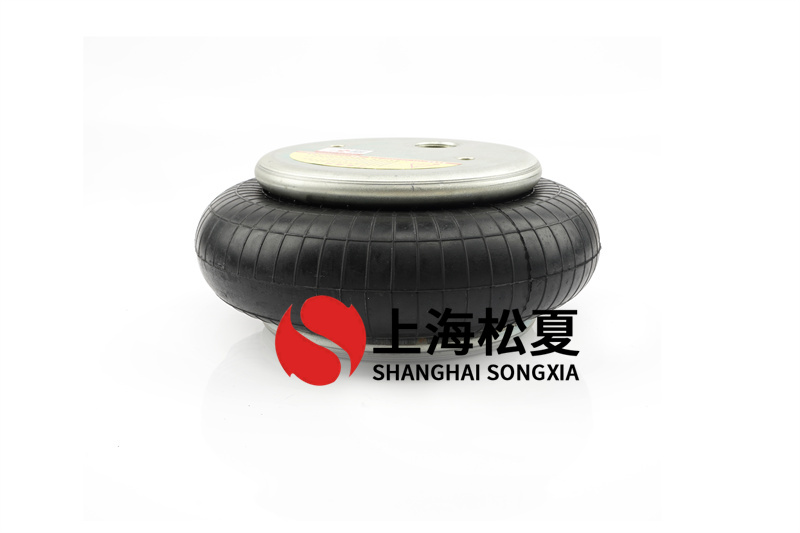

橡胶空气弹簧气囊

在同一压强下，随着帘线角的，空气弹簧的垂向承载力和横着承载力不断增加。

在同一压强下，随着帘线层间距的提升，空气弹簧的垂向承载力日益减少，但是帘线层间距对空气弹簧垂向承载力和横着承载力的影响不大。

在同一压强下，随着帘线密度的增加，空气弹簧的垂向承载力日益减少，但是帘线密度对空气弹簧垂向承载力和横着承载力的影响较小。

橡胶空气弹簧气囊

在同一压强下，随着帘线层数的提升，空气弹簧的垂向承载力和横着承载力增加。在橡胶气囊制造过程中采用不同帘线层数会获得不同的弹性特点。1层和2层帘线层在同样的初始压力下，橡胶气囊所受的应力不同，2层帘线层的应力值低于1层帘线层的应力值。

空气弹簧处于正常运转高度时，胶囊内压，空气弹簧横着和垂向的反冲力也增加，其横着和垂向的刚度也同时增加。
